Démontage du MSI GS63 Stealth & Changement du Disque Dur

MSI GS63 7RDDès que j’ai reçut mon PC portable MSI GS63 Stealth, je l’ai de suite ouvert pour remplacer le disque dur de 1To (1000 Go) par mon SSD de 500 Go (vous noterez d’ailleurs la continuité des photos avec celles du déballage du carton).

Comme indiqué dans l’article précédent, j’ai récupéré le disque dur de 1To du MSI GS63 pour le mettre dans ma PlayStation 4. Et pour celui de la PS4 je l’ai mis dans un boîtier USB pour servir de disque dur portable 😎

⚠ Pour info, il s’agit ici d’un démontage partiel : on ne démonte que la coque arrière afin d’avoir accès au disque dur. Si l’on veut remplacer le SSD M.2 NVMe par un plus gros, ou ajouter une barrette de mémoire RAM dans l’emplacement vide, il faudra aller plus loin et démonter la carte mère. C’est clairement pas pratique mais il faut faire des compromis pour avoir une taille de guêpe 😜

Sinon c’est promis dès que je le démonte à nouveau pour ajouter de la RAM ou éventuellement changer le SSD M.2 je ferais un nouveau tuto.
MAJ : Tuto : Ajouter de la RAM ou changer le SSD NVMe du MSI GS63 Stealth

Avant de vous lancer dans le démontage je vous recommande de regarder une très bonne vidéo du démontage complet du MSI GS63, et là le démontage est vraiment complet complet !! Vous la trouverez en fin d’article 😉

Démontage du MSI GS63 Stealth

⚠ Avant de commencer on pensera bien sûr par éteindre l’ordinateur.

💡 Vous pouvez cliquer sur une image pour lancer le diaporama, la description est affiché en-dessous de chaque image 😎

Démontage MSI GS63 Stealth

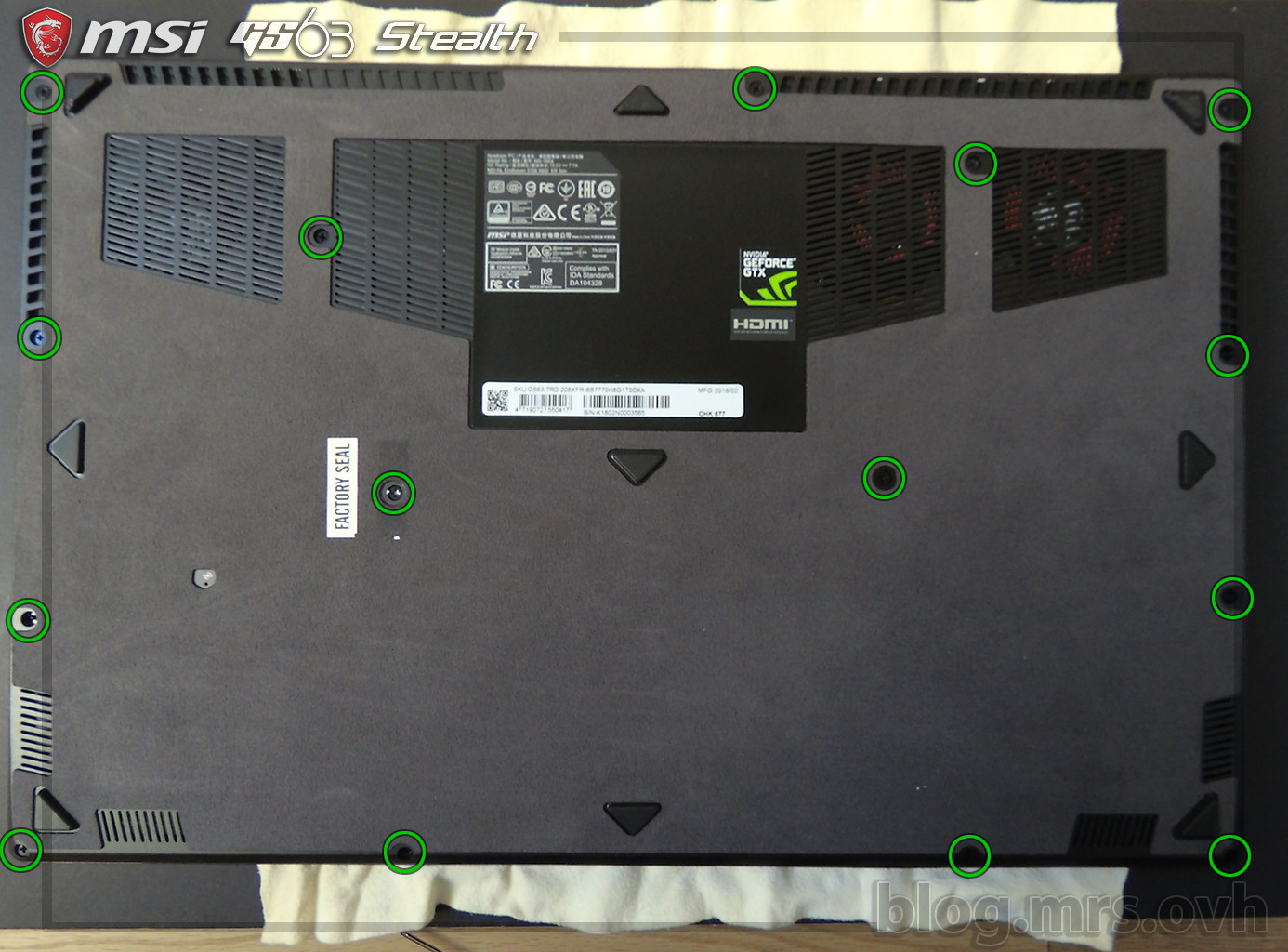

Dévisser les 15 vis sous le MSI GS63.
Démontage MSI GS63 Stealth

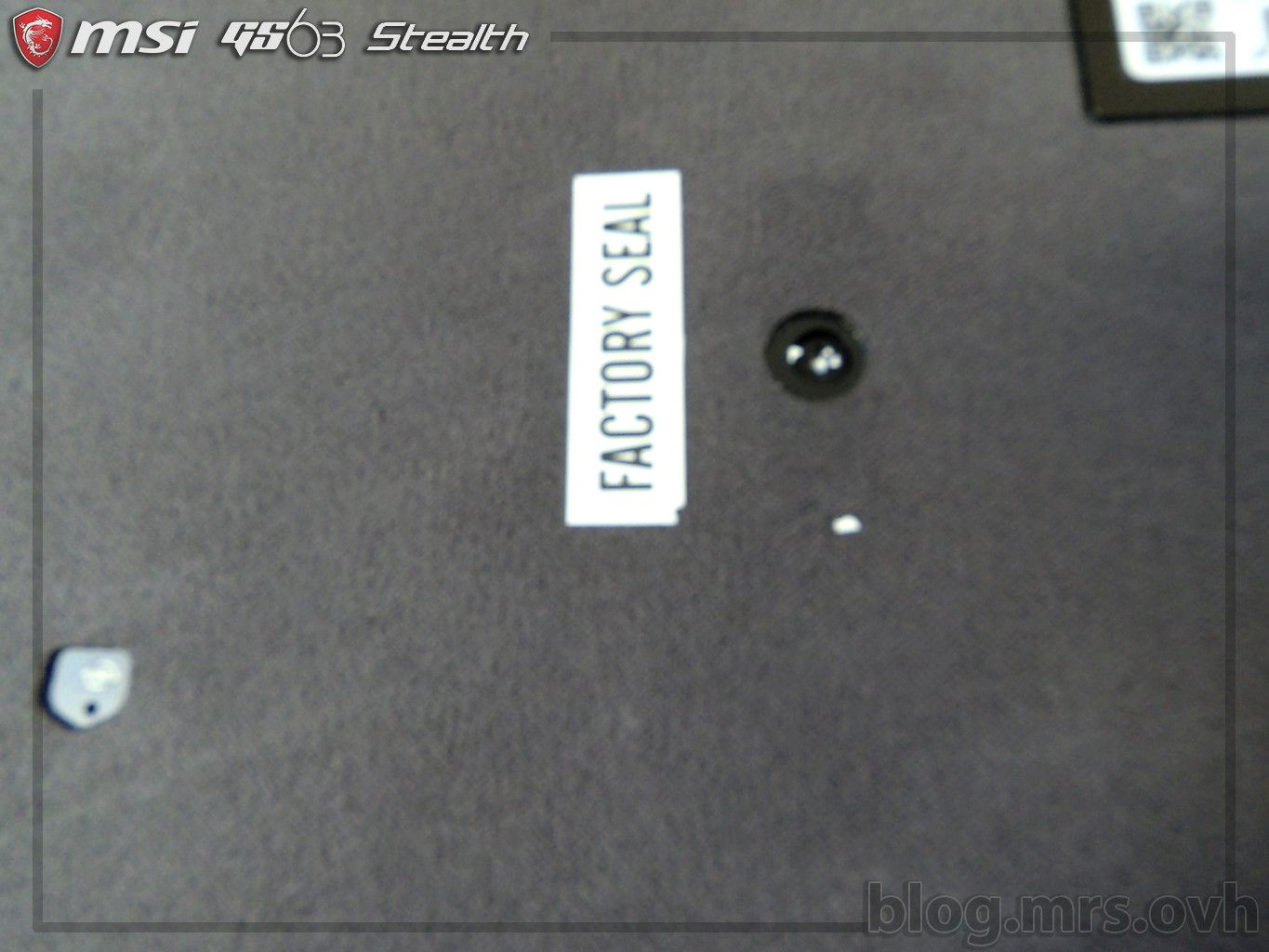

⚠ n’oubliez pas la vis caché derrière cet autocollant. (ici j’ai simplement recollé l’autocollant à côté)
Démontage MSI GS63 Stealth
Déclipsser la coque en faisant le tour avec une carte en plastique ou en outil en plastique dur. Noter qu’il y a une petite baguette arrière. ⚠ Attention l’aluminium de la coque étant très fin, il peu facilement être tordu !
Démontage MSI GS63 Stealth

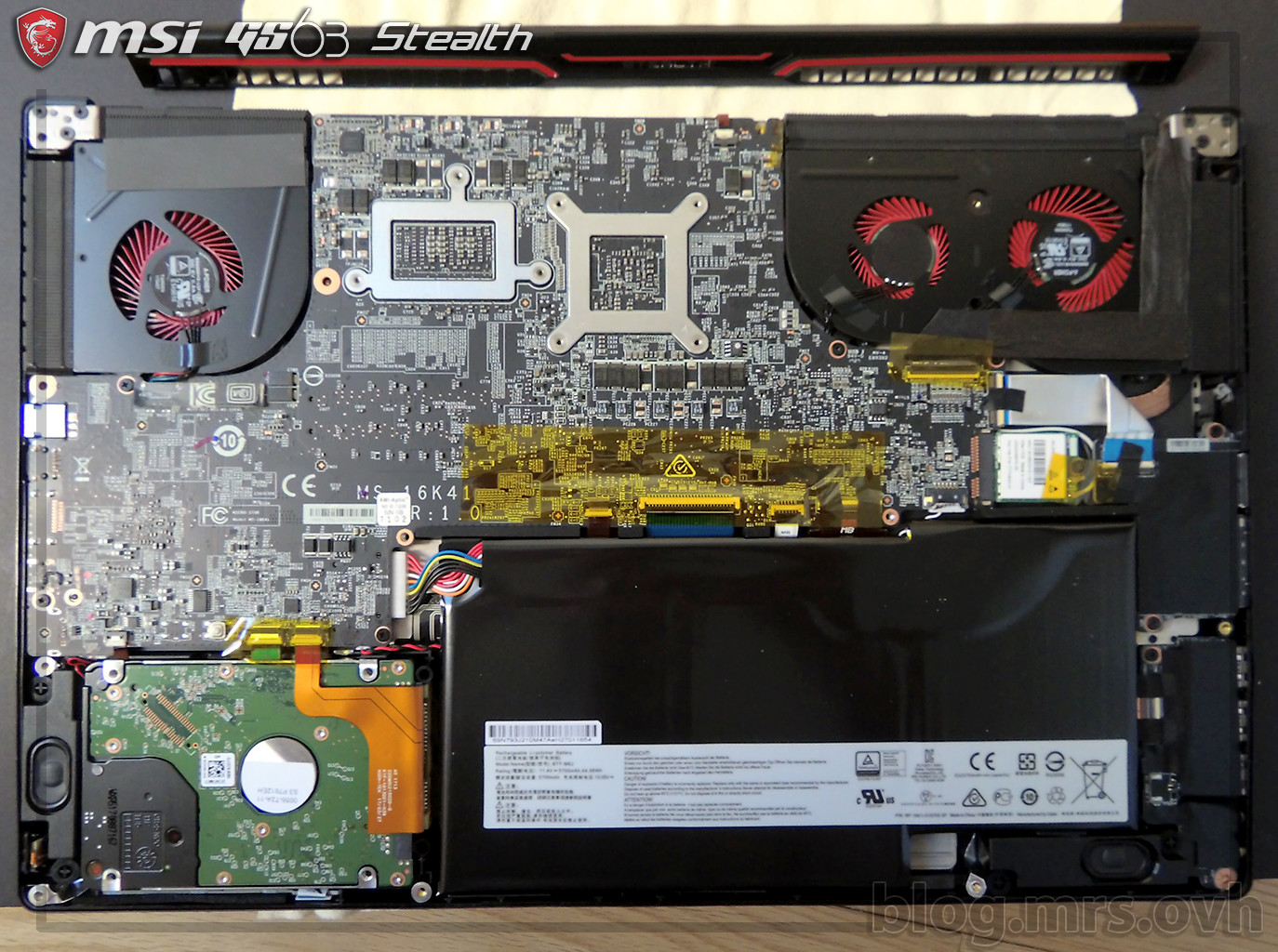

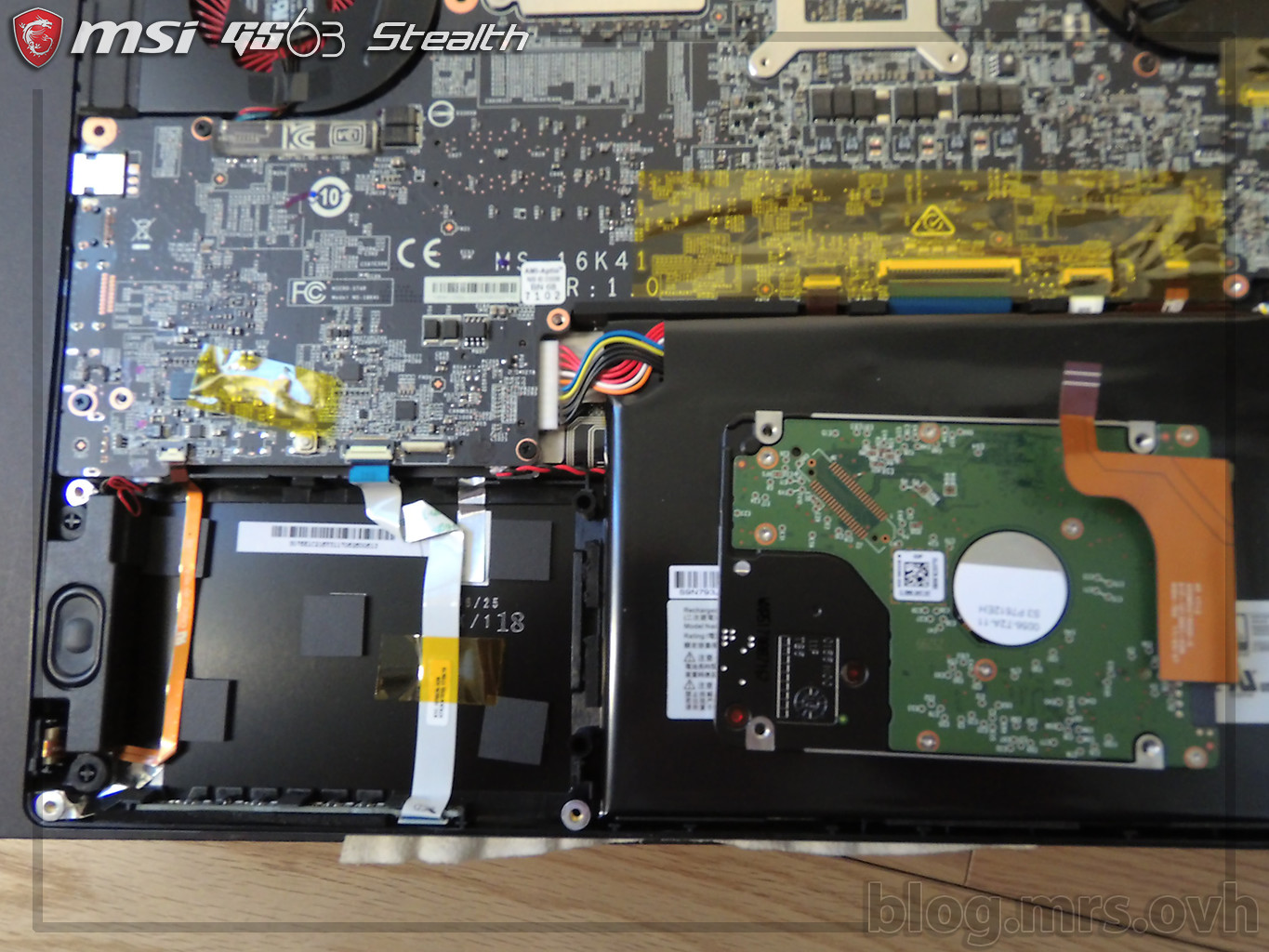

On peu admirer ici l’intérieur de la bête. Un ventilo pour le processeur ; deux ventilos pour le GeForce GTX 1050 ; la batterie ; à côté le disque dur. Comme indiqué plus haut on notera qu’effectivement le SSD M.2 NVMe, et la mémoire RAM ne sont pas de ce côté de la carte mère, donc si l’on veut les remplacer il faudra démonter la carte mère ! Vous remarquerez également l’emplacement des hauts-parleurs pas tout à fait symétrique et surtout orienté vers le bas, en faite la grille au-dessus du clavier sert uniquement à l’aération de l’appareil.
Démontage MSI GS63 Stealth

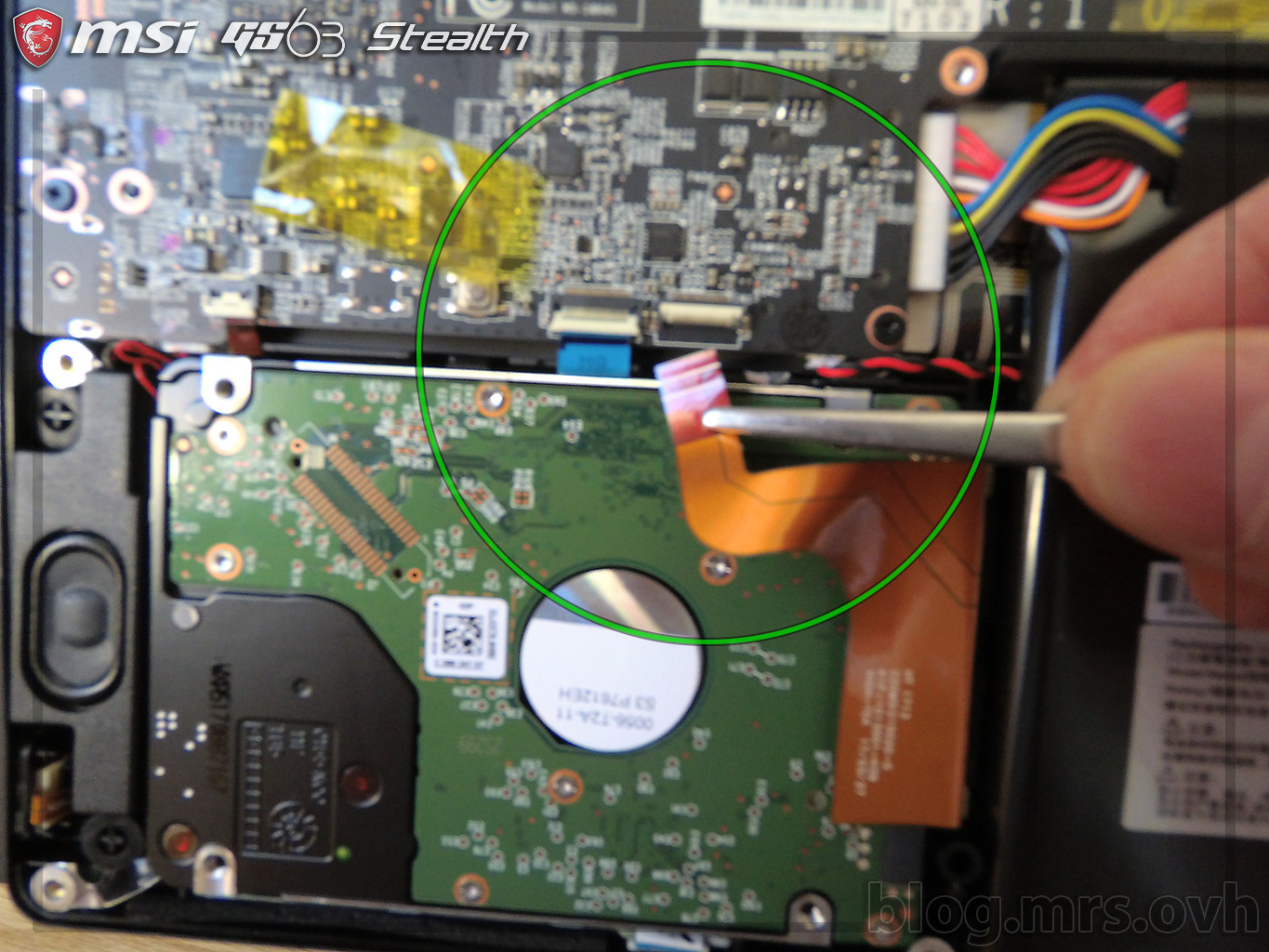

Défaire la nappe du disque dur. Comme d’habitude la partie blanche du connecteur est amovible, il faut la relever puis tirer la nappe.
Démontage MSI GS63 Stealth

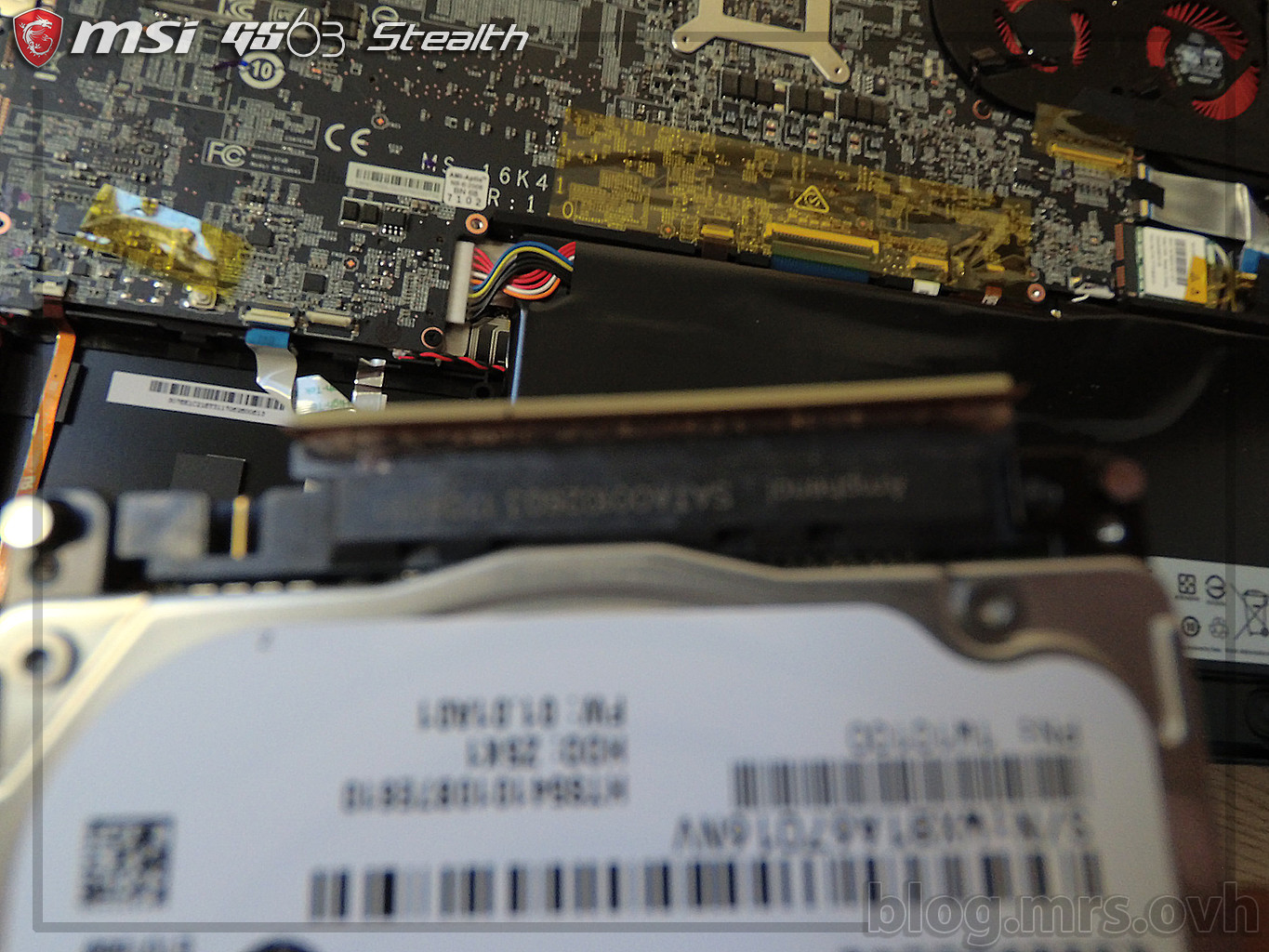

On peu ensuite extraire le disque dur de son emplacement.
Démontage MSI GS63 Stealth

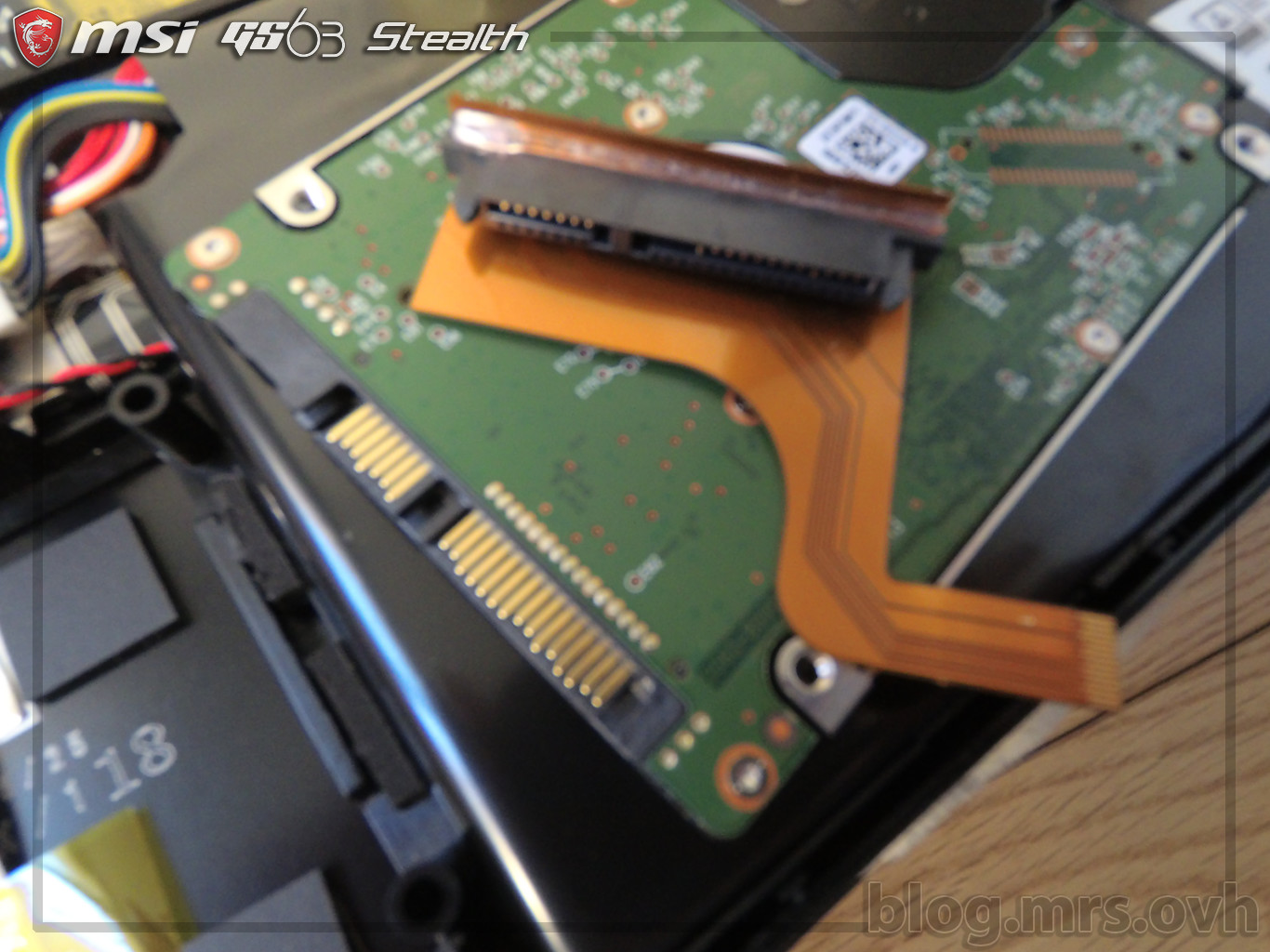

Débrancher l’autre partie de la nappe accrocher au disque dur. Il faut simplement tirer ici.
Démontage MSI GS63 Stealth
On replacera se connecteur sur le nouveau disque dure.
Démontage MSI GS63 Stealth
Ici le disque dur d’origine : HDD SATA 6Gb/s de 1 To, 5400 rpm de marque HGST. Et à côté mon SSD Samsung 850 Pro de 512 Gb.
Démontage MSI GS63 Stealth

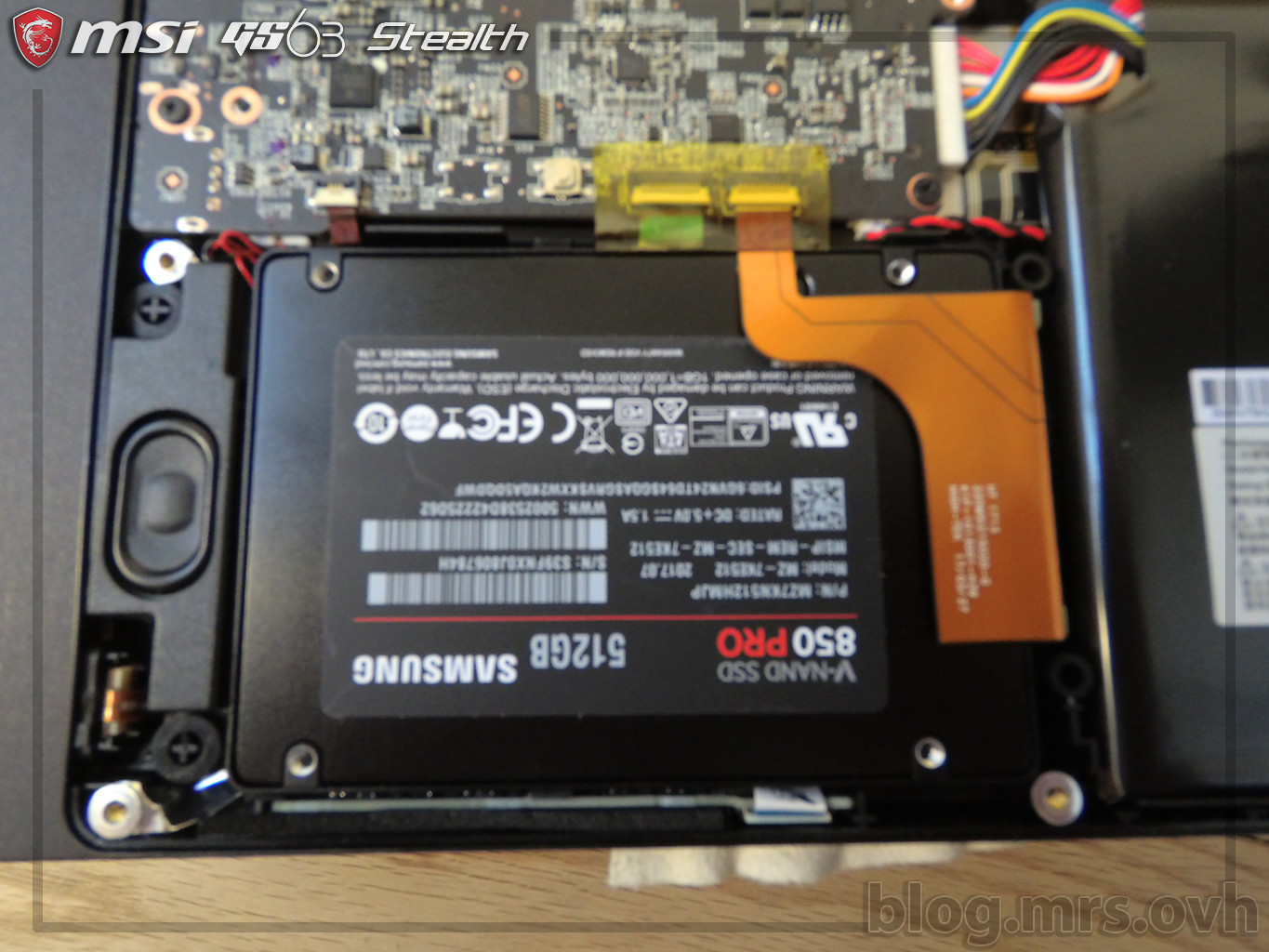

Le nouveau disque dur remis en place.
Démontage MSI GS63 Stealth

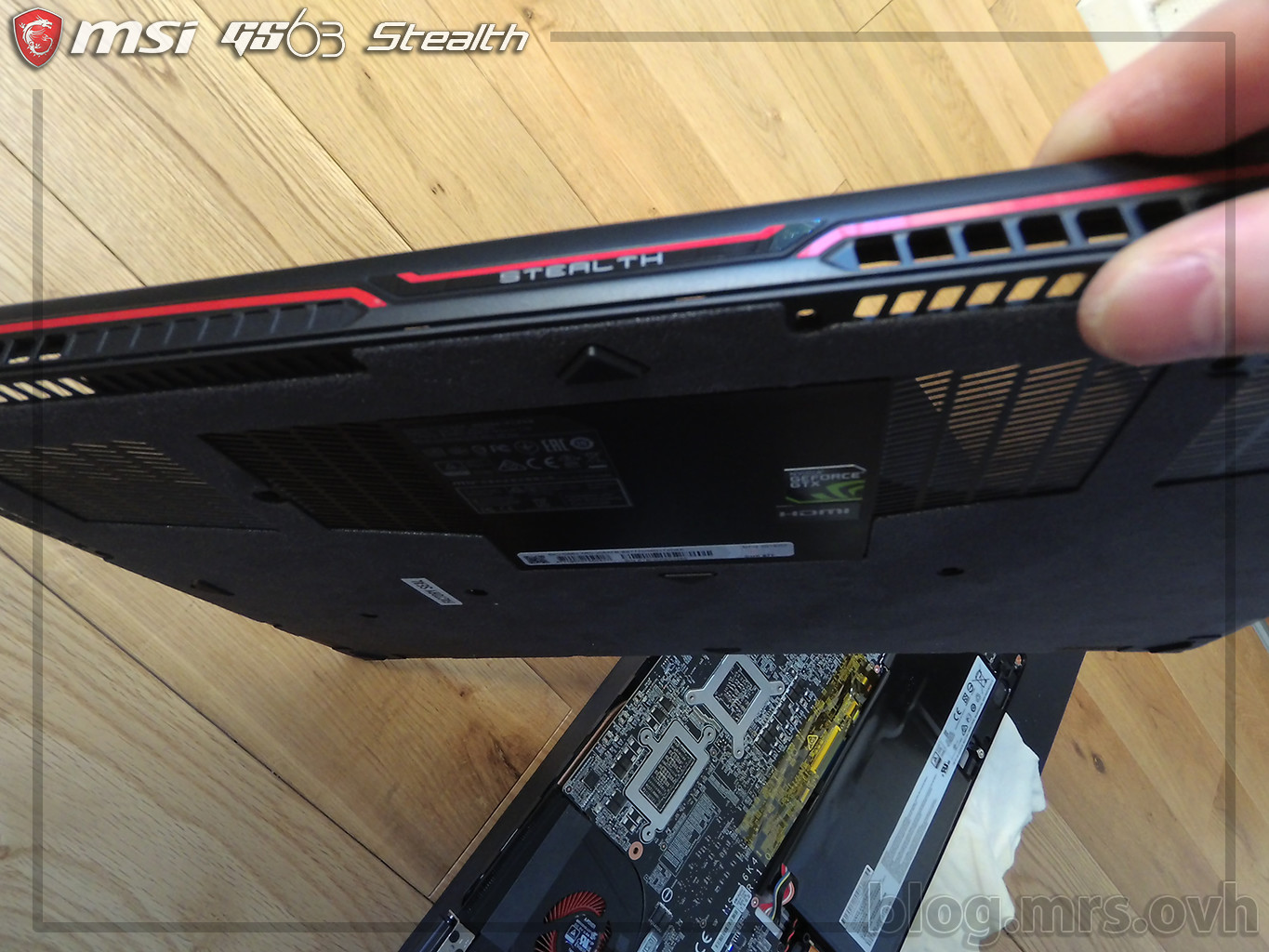

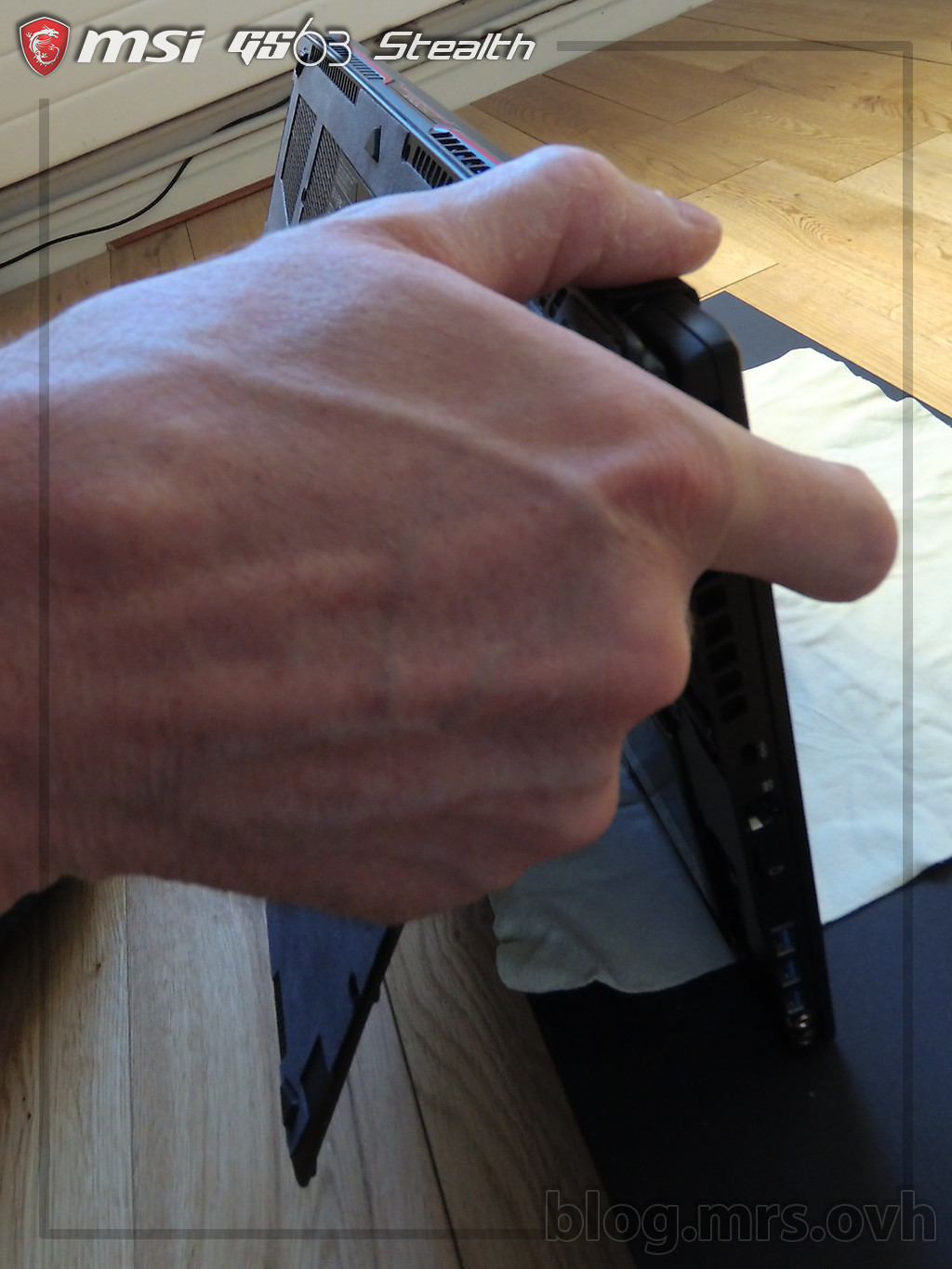

Pour remettre la coque arrière c’est un petit peu galère avec cette réglette. Encore une fois attention à ne pas déformer la coque en alu, notamment vers les troues pour les prises USB et autre !
Démontage MSI GS63 Stealth

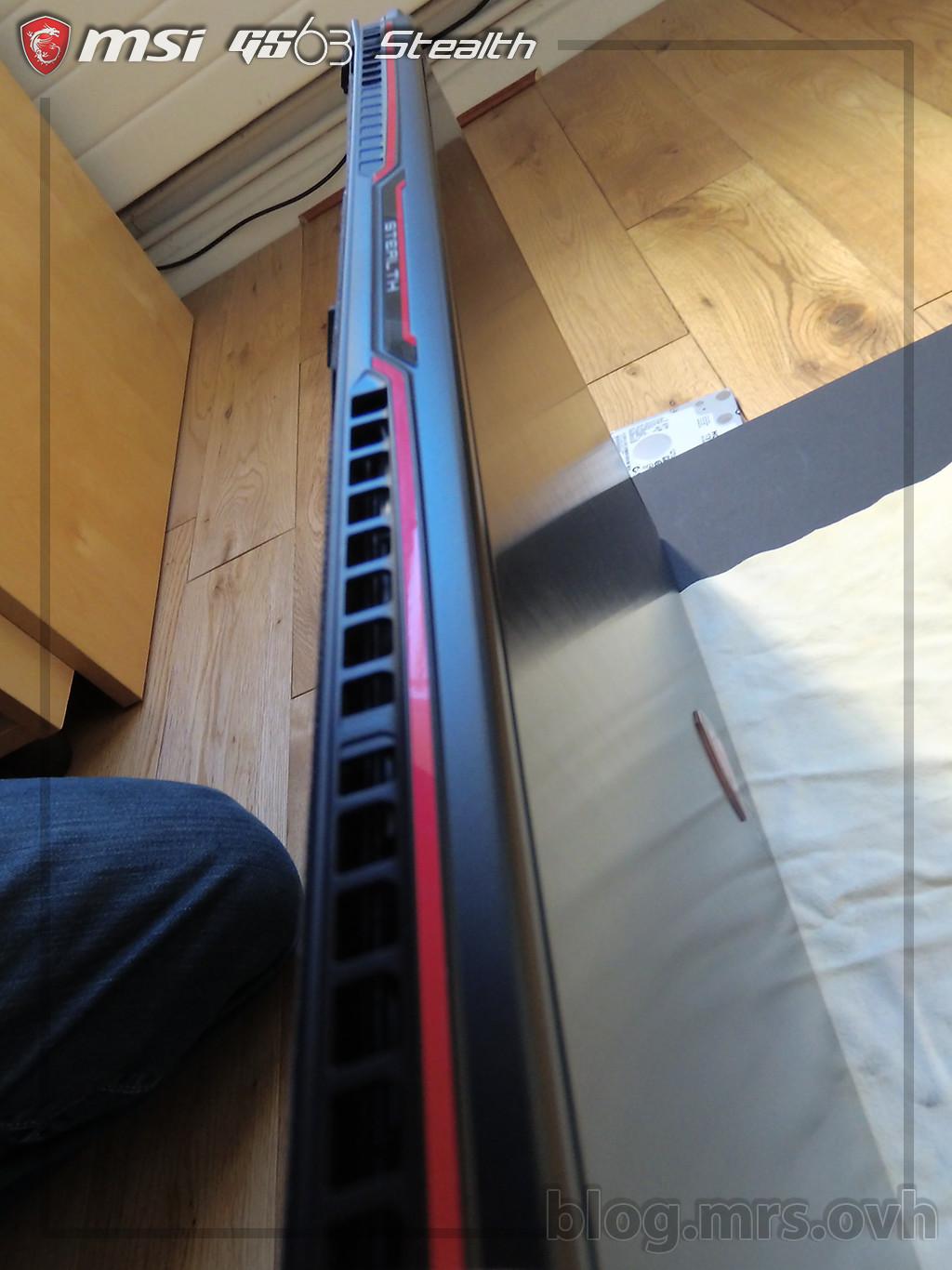

C’est en place ?
Démontage MSI GS63 Stealth
Démontage MSI GS63 Stealth

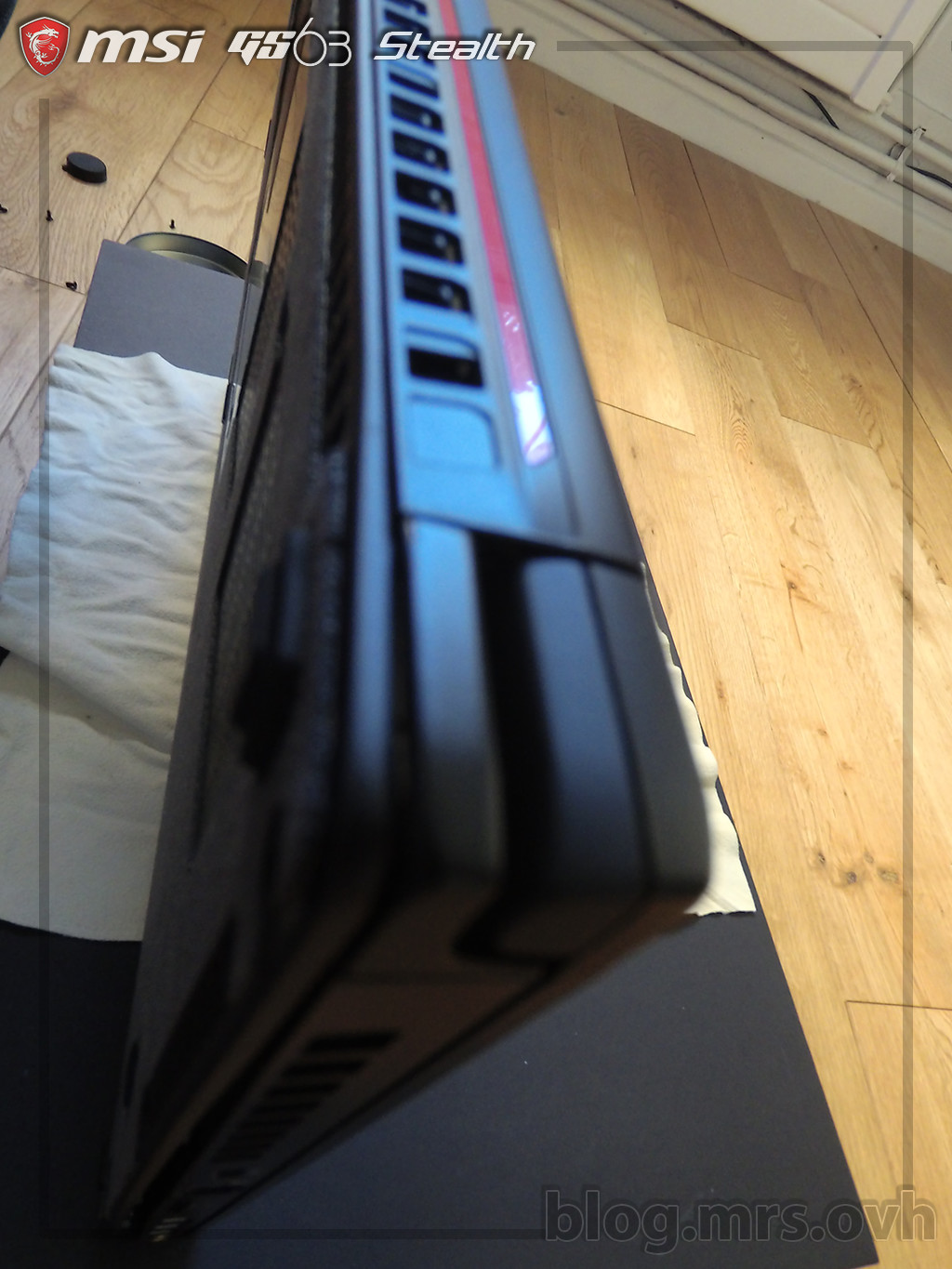

Bien reclipser le tout, et enfin remettre les 15 vis.



Vidéo du démontage complet du MSI GS63 Stealth

Comme je le disait au début, on voit dans cette vidéo le démontage complet du MIS GS63 Stealth.

Je ne sais pas si c’est un chinois, un japonnais, ou un coréen en tout cas c’est vraiment un spécialite, si vous regardez ces autres vidéos c’est quasiment que des démontage de PC portable MSI. Et il fait ça très bien 😀
